安全关键型PCB检测在航空航天、国防及其他高可靠性应用中占据核心地位。在这些环境下使用的印刷电路板通常结构复杂、双面布局且制造公差严苛。检测必须能够识别可能导致失效的缺陷，同时确保能准确、安全地进行必要的返修。本案例研究探讨了一家航空航天电子制造商如何通过重新评估其现有检测流程中的工作距离、视场、人体工程学、文档记录及工作站设置，从而改进质量控制与返修效能。

客户应用中的检测条件

该客户为航空航天及国防项目制造安全关键型PCB组件。这些电路板规格高、双面布局，且在检测与返修过程中操作不便。

PCB板被安装在定制夹具中，并经常需要翻转或倾斜，以便触及位于棘手位置的焊点、连接器和元件。检测与返修由经验丰富的操作员手动完成，他们常常需要在高倍率（最高25倍）下长时间工作。

客户在使用现有的体视显微镜时，由于工作距离不足，在PCB返修过程中多次出现物镜损坏和污染的情况。尽管在制造流程的其他环节使用了自动检测和电气测试，但本案例研究聚焦于手动目检和返修阶段，因为在此阶段，操作者的判断力、深度感知能力和操控性至关重要。

手动目视检测在安全关键型PCB制造中的作用

自动光学检测、自动X射线检测和在线电路测试在PCB制造过程中发现明显缺陷和提高测试覆盖率方面都发挥着重要作用。然而，在安全关键型应用中，它们仍无法取代手动目视检测。

对于该客户而言，手动目检对于以下方面至关重要：

  • 评估焊点的实际状况
  • 调查在前期检测阶段标记出的区域
  • 支持失效分析与受控返修

由于电路板经常需要在夹具中翻转或倾斜，操作员必须在不同角度下工作，同时保持清晰的视野和精准的操控。因此，设备必须在检测和返修过程中，均能提供稳定的观察、足够的工作距离以及一致的图像质量。

工作距离在此应用中为何重要

工作距离是该客户现有检测设置中面临的最大挑战。

传统目镜体视显微镜的物镜距离PCB过近，导致几个实际问题：

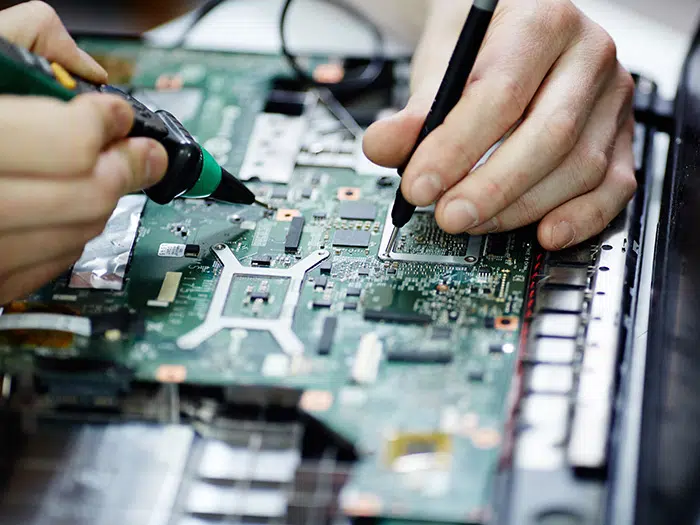

  • 限制了电烙铁、镊子、探针和热风工具的操作空间
  • 工具与物镜频繁发生碰撞
  • 助焊剂烟雾和飞溅物污染物镜的风险增加
  • 在检测或返修隐蔽焊点时操作信心不足

物镜损坏导致了停机和不必要的成本。更重要的是，操作员被迫调整自己的操作技术来适应设备，而非让设备来辅助完成任务。 因此，增加工作距离被确定为首要任务。

视场在此应用中为何重要

在该应用中也凸显了视场的重要性。

当电路板在夹具中翻转或倾斜时，检测人员需要看到足够的周围环境信息以保持方向感。有限的视场意味着操作员需要频繁地重新定位电路板，仅仅是为了让邻近的特征进入视野。

更大的有效视场减少了对持续重新定位的需求，帮助操作员在精细检测和返修过程中保持工作流畅和注意力集中。在高倍率下，保持清晰的周边环境背景对于避免减缓检测速度或增加漏检风险至关重要。

长时间检测与返修时的人机工学

在此环境中，长时间进行检测和返修操作是常态。

由于电路板在夹具中经常需要倾斜或重新定位，保持稳定舒适的观察姿势颇具挑战性。传统的目镜显微镜系统要求操作员眼镜紧密对准光学器件，这会在长时间工作中影响其体态。

对于该客户而言，全数码的屏幕观察方式使操作员能够在不同的电路板角度下工作，而无需保持固定姿势，从而减轻了长时间工作的疲劳。

文档记录与可追溯性要求

文档记录和可追溯性在航空航天和国防制造领域至关重要。

现有的质量控制设置没有简便的方法来采集图像。检测记录依赖于书面记录和主观评估，这使得在不同操作员和班次之间一致地应用检测标准变得困难。 客户需要直接的图像采集功能，以支持报告、验收和合同追溯。由于在检测和返修过程中电路板需要频繁倾斜或旋转，为文档记录保持稳定一致的图像采集也至关重要。

全数字化检测平台提供了明显的优势，可以在不中断工作流程或重新定位设备的情况下，实现可靠的图像采集。

安全关键型PCB检测中的支架与工作站灵活性

工作站布局是另一个实际考虑因素。检测和返修操作在与夹具、工具和测试设备共用的工作台上进行。

检测系统需要集成到现有设置中，而不得干扰既定工作流程。可调节的支架选项使系统能够适应不同的电路板位置和夹具高度，同时在倾斜返修期间保持稳定的观察视野。

这有助于在不同操作员和班次之间共享使用，从而保持整个流程的一致性。

EVO Cam II 如何支持检测流程

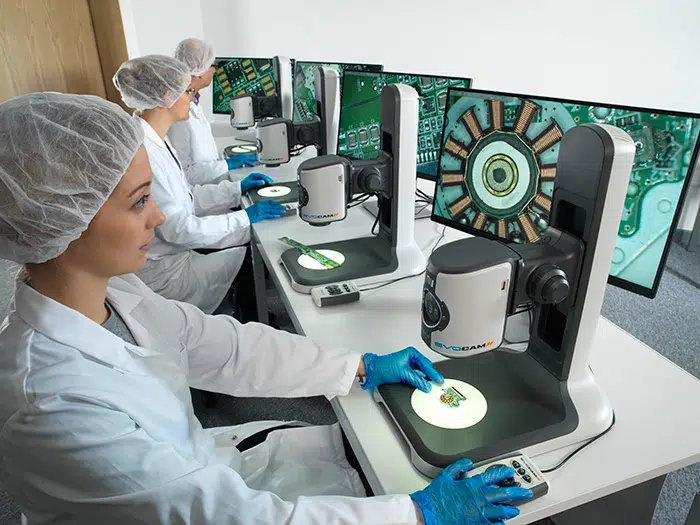

为满足这些要求，客户采用了配备长工作距离物镜选项的 EVO Cam II数码显微镜。

EVO Cam II 提供了 PCB 返修时安全操作工具所需的加长工作距离，降低了物镜受损和受到助焊剂污染的风险。操作员能够在光学系统下自信地工作，即使电路板在夹具中处于倾斜或重新定位的状态。

高分辨率数码成像支持在高至25倍的放大倍率下对焊点和元件进行精细检测。数字化的屏幕观察方式提升了操作员的舒适度，并允许在不同角度的电路板下进行稳定的检测和返修。集成的摄像头能够在不中断工作流程的情况下，直接采集图像，用于可追溯性、报告撰写以及国防合同文档记录。

可调节的支架配置使该系统能够集成到共享工作站中，同时在不同操作员和班次之间保持稳定的定位和一致的设置。

此应用案例中获得的成果

通过上述改进，客户报告取得了以下成果：

  • 由于工作距离加长，PCB返修时的工具操作空间得到改善
  • 物镜损坏和污染的情况大幅减少
  • 在操作不同角度定位的电路板时信心增强
  • 通过屏幕观察提升了操作员的舒适度
  • 清晰的数码图像采集，支持可追溯性和验收

总体而言，检测与返修过程变得更加可控、更具可重复性，并且更好地满足了安全关键型电子产品的要求。

应用案例研究的意义

该客户案例研究表明，在安全关键型 PCB 检测与返修中，设备必须支持工程师和检测人员的工作方式。

长工作距离、有效的视场、稳定的数码成像、人机工学设计以及可靠的文档记录，直接影响检测质量、操作信心和结果一致性。解决这些基本问题可以在不增加不必要复杂性的前提下，降低风险、保护设备并提高可重复性。

常见问题解答

什么是安全关键型 PCB 检测？

安全关键型 PCB 检测侧重于发现可能导致在航空航天、国防和医疗设备等受监管应用中发生失效的缺陷。在这些应用中，可靠性、可追溯性和合规性至关重要。

为什么在安全关键型应用中仍然需要手动目检？

手动目检使受过培训的操作员能够评估焊点状况、元件对齐情况，以及自动光学检测、X射线检测或电气测试可能无法完全捕捉的细微缺陷。它还能支持需要精确度和判断力的受控返修。

工作距离在本案例研究中为何重要？

加长的工作距离为焊接和探测工具提供了操作空间，降低了损坏光学器件的风险，令使用者在固定夹具造成的刁钻角度下也能自信地进行检测和返修。

支架和工作站灵活性对 PCB 检测为何重要？

灵活的支架选项有助于适应定制夹具、旋转电路板以及有限的台面空间。可调节支架也使得在不同操作员和班次之间共享检测系统变得更加容易，同时保持一致的设置和工作姿势。

数码图像采集在航空航天和国防 PCB 检测中为何重要？

数码图像采集支持文档记录、报告撰写和合同追溯。它减少了对纯书面记录的依赖，并有助于在不同操作员和审核要求之间保持一致的检测标准。

何时更适合使用体视显微镜系统？

在自然立体景深是首要要求的情况下，体视显微镜检测系统可能更受青睐，特别是涉及复杂三维组装件或严重依赖视觉深度线索而非文档记录和图像采集的任务。

数码立体3D检测在何时具有优势？

当立体景深与数码协作需求并存时，数码立体3D检测会很有帮助，例如当多个用户需要同时查看和评估同一检测图像以进行同行评审、培训或远程支持时。
