Lynx EVO无目镜体视显微镜
Lynx EVO显微镜,带智能Cam 高清摄像头
Lynx EVO人机工学体视显微镜
绝佳的3D 光学器件释放您的生产力
Lynx EVO,带多坐标支架
利用Lynx EVO,释放您的生产力
高效能无目镜体视显微镜

Lynx EVO

一款拥有绝佳的高分辨率,可完成复杂3D观察任务的先进无目镜体视显微镜。 Lynx EVO具有极好的光学性能以及无与伦比的人机工学性能,助您提高生产率。

  • 6倍- 60倍 放大倍率 (最高240倍 )
  • 卓越的人机工学性能,可提高精确度,减少误差
  • Dynascope® 体视光学器件可实现令人惊艳的3D观察
/Portals/0/EasyDNNRotator/9134/Embed/video_lu4vwpup.jpg Lynx EVO闪亮登场

Lynx EVO闪亮登场

显著提高操作人员的工作效率
/Portals/0/EasyDNNRotator/9134/vy4f4yrj.jpg

一览无余

Lynx EVO 360°旋转观察器让您进行无死角观察
/Portals/0/EasyDNNRotator/9134/ao34rael.gif

全球众多公司信赖

认可并青睐Lynx的诸多优点
/Portals/0/EasyDNNRotator/9134/3zvsklj4.jpg

自由观察

惊艳的3D体视观察头体,允许操作人员头部自由活动,而丝毫不影响观察效果
add to cart success
add to cart success
This product has variants and can only be added to the cart by viewing the product details page.
add to cart success
Submit Request Quote
 * Denotes Required Field.
Name:
 *
Company Name:
Phone:
Email:
 *
Message:
Request Quote


Lynx EVO是一款 高效 无目镜 体视显微镜, 通过出色的3D视图观察功能,助您提高产能。

独特的 专利Lynx EVO无目镜光学系统将使用者从充满限制的工作环境中解放出来,通过无比简便的操作以及人机工学性能,从此进入高效能世界。

Lynx EVO具有真正绝佳的3D(体视)成像功能,可在各种应用环境中快速实现精确的检测。

Dynascope®无目镜技术使得Lynx EVO具备自然的人机工学功能,可实现手眼协调,简化精密检测任务。

无需使用显微镜目镜还可以实现无疲劳操作,确保操作人员健康,提高企业产能。

高清图像捕捉

模块化结构确保方便添加配件,包括集成式高清图像捕捉工具和出色的360° 旋转观察器。

创新与发展

Lynx EVO是已获得巨大成功的Lynx系列体视显微镜的新一代产品。

自英国工业显微镜有限公司推出无目镜显微镜以来,全球领先的生产商都开始依赖我们具有革命性意义的体视显微镜,以克服日益增长的对高质量、小部件、高效率以及高精度的日常生产挑战。

突出优势

  • 出色的无目镜3D(体视)成像。
  • 超强的人机工学性能消除疲劳,提升产能和效率。
  • 10:1变倍比提供 6倍 - 60倍的放大倍率范围(最高240倍) ,以及粗调和精调功能,并配有分度杆。
  • 集成式高清摄像头和软件(可选配),方便完成图像/视频捕捉和注释。
  • 长工作距离,可轻松实现样品操作。 大景深,方便观察样品细节。
  • Dynascope®光学技术,可为各种操作任务实现出色的手眼协调。
  • 提供适用于工业和生命科学应用的灵活支架选择。

Lynx EVO的模块化设计使得使用者可以选配各种支架、照明装置和配件。

支架选项

人机工学支架
  • 台式支架占地面积小。
  • 高放大倍率任务中特别稳定。
  • (底部)透射光照明(可选)支持多种样品的观察。
  • 浮台(可选)提供灵敏控制,确保精确检测样品,是检测易碎样品或避免处理过程中出现污染的理想选择。

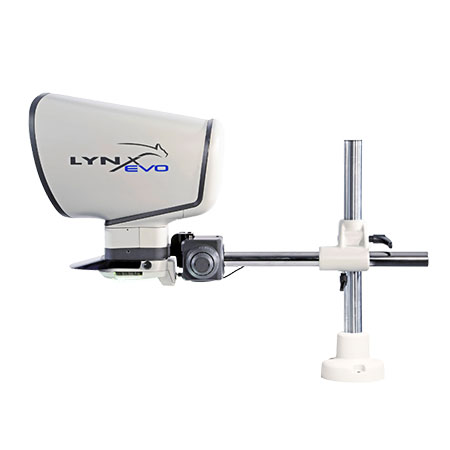

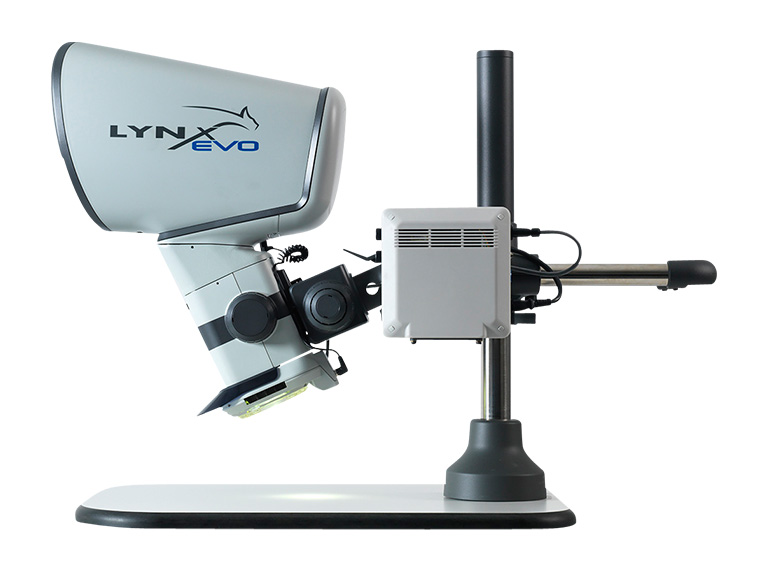

多坐标支架
Lynx EVO多坐标显微镜支架
  • 精确、稳健,是要求大工作空间的工业领域应用的理想解决方案。
  • 更长工作距离可以实现对更大样品的检测(最大喉口深度可达 439mm)。
  • 集成化气压支撑杆可进行平衡重调节,使操作更快和轻松。 可轻松在较高零件(高达242mm)和扁平样品之间切换。
  • 可配备平台底座或者直接安装到工作面上。

各大企业之所以选择Lynx EVO,是因为他们清楚地知道,他们的操作人员会因此提高工作效率和精确性,从而提高企业整体产能。 因此,操作人员获利,企业也获利。

人机工学优势

Lynx EVO采用了革命性的 Dynascope®技术,通过 无与伦比的人机工学功能和易用性提高产能。

没有任何一家公司能够像我们这样,如此专注于提高显微镜的人机工学功能,因为我们了解操作人员人机工学与提高生产率以及效率从而最终改进质量之间的重要联系。

Lynx EVO的无目镜光学器件可显著增加头部自由以及眼部舒适度,从而减轻操作员因长时间工作而产生的压力和疲劳。 此外,最优的操作人员人机工学设计 还能将身体劳损等相关伤害的复发风险降至最低。

眼睛的轻微移动不再意味着失去部分视场 - 使用者现在只需移动眼睛就能观察整个图像区域,无需如在传统显微镜目镜有限的视场下操作一样固定眼部位置。

Lynx EVO专利光学器件可帮助实现高分辨率的光学三维图像,而不是视频或摄像显微镜的二维数字图像,提供更大的观察面积。

对于操作员而言,这意味着:

  • 以非常舒服的状态完成绝佳的3D成像。
  • 以自然的身体姿势实现无疲劳观察。
  • 头部移动无限制或者 没有眼疲劳。

对于企业而言,这意味着:

  • 保持工作质量,甚至是在长时间工作期间。
  • 提高易用性,特别是针对按班轮换的工人。
  • 提高效率和产能。
  • 降低过度劳累相关伤害的风险

卓越的光学技术

Lynx EVO采用专利Dynascope®光学技术,可实现10mm侧到侧以及70mm前到后的头部自由度,从而使得头部和身体的自由性最优化。

标准的10:1变倍比可提供6倍—60倍的放大倍率范围,使用倍增器可获得最高达240倍的放大倍率。并配有变倍分度杆,可以标记放大倍率,以方便用于多样品及多用户的任务。

  • 使用变倍装置内的光圈控制,可更好的控制景深和对比度。
  • 粗调和精调,实现快速和精确聚焦。

照明

  • 8点LED环形灯,带内置旋转漫射器,可实现亮度控制功能。
  • 5点LED(底部)透射光照明 (可选)。

智能Cam 高清数码摄像头

集成高清摄像头/软件 (备选)可进行无缝图片/视频捕捉和标注,进行存档,同时实现屏幕显示(通过PC)。 演示或培训的理想产品

  • 保存两条光路进行体视观察,还方便进行图像/视频捕捉。
  • 方便的USB2.0接口,可实现轻松连接。
  • 附带软件提供轻松注释和快速生成受检产品报告功能。
  • 注释内容可以单独文件上传,因此可用于模板检查。
  • 轻松捕捉图像,并压缩为JPEG、PNG或非压缩版的BMP格式。
  • 可将视频记录为高度兼容的AVI格式,非常适合培训和演示用。

测量软件选项

DimensionOne™ 是用于Lynx EVO的一款功能强大的软件,具有更强的注释、屏上测量和尺寸标注功能。 DimensionOne™ 配套提供CD和校准工具,可轻松实现屏上测量。 还提供其他可兼容软件。

360°旋转观察器

Lynx EVO令人惊艳的360°旋转观察器是一款极其强大的检测配件,允许对物体进行360°旋转观察(34°角)。 操作人员可以在旋转观察和传统的直接观察之间轻松切换,非常灵活。

  • 360°全方位旋转可提高各种应用中的观察体验,包括电子、机械、医疗和塑料部件的检测等。
  • 34°的观察角度,可帮助实现对任何垂直部件或特征细节的观察。
  • 在360°旋转观察和传统的直接观察间轻松切换,非常方便。
  • 包含了集成式8点LED环形灯和物镜。

Lynx EVO的模块化设计允许针对各种应用要求单独定制功能配置,包括高清数码图像捕捉。

360°旋转观察器
360旋转观察器,实现倾斜和垂直观察
  • 强大的检测配件,支持360°全方位旋转观察检测对象(34°角度)。
  • 360°旋转可提高在众多应用中的观察体验,包括对电子(PCB焊点、孔洞、支柱和螺纹形状)、机械、医疗和塑料部件等检测。
  • 在360°旋转观察和传统的垂直观察之间轻松切换,非常方便。
  • 集成了8点LED环形灯和物镜。
智能Cam摄像头和软件
Lynx EVO 体视显微镜智能Cam 高清摄像头
  • 智能摄Cam是一款可选装的集成式高清摄像头,能在保持双光程(确保同时进行体视观察)时轻松、方便地完成图像/视频捕捉。
  • 配套的uEye 软件,可轻松完成注释和标注,快速生成报告。

注:还有其他可兼容的软件解决方案可选,可提供屏上测量等其它功能。

浮台
Lynx EVO 体视显微镜浮台
  • 浮台配件可以提供顺畅的 精密控制,是检测敏感样品、部件一致性的理想产品;结合测量网格使用,还可缩放和测量检测对象。
  • 这对于易碎样品的检测有着不可估量的价值,同时可避免因过多用手接触而造成污染。
  • 仅能配合Lynx EVO 人机工学支架使用。
物镜
Lynx EVO显微镜镜头
提供众多物镜选项,供您选择满足所需放大倍率范围或工作距离的物镜。 物镜采用了反光涂层,以增强成像性能。
倍增器
倍增器Lynx EVO

以1.5倍或2.0倍的系数来扩大显微镜放大倍率及变倍范围,显著增强系统的放大性能

在同一系统上提供更强大的性能,有效提供20:1变倍比,且不会影响工作距离。

1.5倍及2.0倍两种倍增器可选,通过倍增器上的滑扣,即可自由安装、卸除。

测量/比较网格线
Lynx EVO 体视显微镜测量网格线
  • 使用者能够借助呈现在一只眼前的刻度来进行测量和比对。
  • Lynx EVO提供简便的交叉瞄准线和带刻度的测量网格线。
  • 借助测量网格线,观察样品的同时,可进行快速、简单的测量。
  • 还提供定制网格线。
(底部)透射光照明
Lynx EVO变倍体视显微镜(底部)透射光照明装置
  • 透射光照明支持对更多类型的样品进行观察。 更加灵活,因为透明的样品可以通过透射光和入射光(表面光)观察。
  • 只能配合人机工学支架使用。

为详细了解您的需求,请 联系 英国工业显微镜有限公司在当地的销售代表。

光学器材

物镜 变倍范围 工作距离
0.45x 2.7x – 27x 176mm
0.62x 3.7x – 37x 128mm
1.0x 6x - 60x 75mm
1.5x 9x – 90x 42mm
2.0x 12x - 120x 29mm



物镜 视场
  在最小变倍时 在最大变倍时
0.45x 55mm 5.5mm
0.62x 40mm 4.0mm
1.0x 25mm 2.5mm
1.5x 16mm 1.6mm
2.0x 12mm 1.2mm



使用1.5x倍增器

物镜 变倍范围 1 工作距离
0.45x 2.7x - 27x 176mm
0.62x 3.7x - 55x 128mm
1.0x 6x - 90x 75mm
1.5x 9x - 135x 42mm
2.0x 12x - 180x 29mm
1 使用或不使用倍增器时可达到的最大/最小变倍范围

物镜 视场
  在最小变倍时 2 在最大变倍时
0.45x 55mm 3.7mm
0.62x 40mm 2.7mm
1.0x 25mm 1.7mm
1.5x 16mm 1.1mm
2.0x 12mm 0.8mm
2 不使用倍增器时



使用2.0x倍增器

物镜 变倍范围 1 工作距离
0.45x 2.7x - 54x 176mm
0.62x 3.7x - 74x 128mm
1.0x 6x - 120x 75mm
1.5x 9x - 180x 42mm
2.0x 12x - 240x 29mm
1 使用或不使用倍增器时可达到的最大/最小变倍范围

物镜 视场
  在最小变倍时 1 在最大变倍时 2
0.45x 55mm 2.7mm
0.62x 40mm 2.0mm
1.0x 25mm 1.2mm
1.5x 16mm 0.8mm
2.0x 12mm 0.6mm
2 不使用倍增器时



智能Cam摄像头数据(可选)

配合智能Cam摄像头模块使用时,Lynx EVO可实现图像捕捉和存档。

摄像头参数
传感器类型 CMOS
分辨率 (H x W) 1600 x 1200 像素
传感器尺寸 1/3"
像素大小 2.8μm
色深 8位
刷新率(fps) 最大18.3fps
文件格式 BMP、JPEG、PNG 和 AVI
配套提供软件 uEye Cockpit
(还有其他解决方案)
软件升级 可实现添加功能和屏上测量的DimensionOne™

360°旋转观察器(选项)

360°旋转观察
变倍范围 4.2x (16x*) – 42x
工作距离 35.5mm
最小变倍下的视场 10.2mm*
最大变倍下的视场 3.8mm
观察视角 垂直方向34°

* 不间断的

垂直观察
变倍范围 6.8x (15x*) – 68x
工作距离 56.5mm
最小变倍下的视场 12mm(不间断)
最大变倍下的视场 2.5mm
观察视角 -



照明

  • 利用内置可调节漫射器,实现8点LED环形灯的强度控制
  • 5点LED(底部)透射光照明(可选)

电源装置

  • 标准电源装置(EVP070) - 向环形灯或360°旋转观察器提供照明控制。
  • 加强版电源装置(EVP080)- 向环形灯或360°旋转观察器以及人机工学支架的(底部)透射光照明提供照明控制。

尺寸

人机工学支架

Lynx EVO 人机工学支架(台式支架)
  • A = 280 mm
  • B = 420 mm
  • C = 最大670 mm
  • D = 200mm(工作距离较短)
  • E = 200 mm

多坐标支架

Lynx EVO多坐标支架(吊架)
  • F = 455 mm (184mm*)
  • G = 682 mm - 830 mm
  • H = 最大 695 mm
  • I = 最大285 mm(工作距离较短)
  • J = 最大439 mm

*没有平台基座

    配件

    • 智能Cam摄像头,带软件
    • 360°旋转观察器
    • 物镜
    • (底部)透射光照明
    • 浮台
    • 标线
    我需要什么样的物镜?

    有五种不同物镜可供选择(0.45x、0.62x、1.0x、1.5x和2.0x) 根据所需放大倍率和工作距离进行选择。 欲了解详细信息,请参考

    技术标签
    我可以使用什么样的摄像头来配合Lynx EVO捕捉图像/视频?
    Lynx EVO专门设计用于结合集成式 智能Cam 高清摄像头使用,通过PC实现图像和视频的无缝捕捉。 智能Cam配有图像捕捉和注释软件(uEye Cockpit),可快速、轻松地生成被测产品的报告。
    智能Cam可结合哪种成像软件使用?

    内含的uEye软件可提供必要的图像注释/标注功能以及摄像头控制调节和图像捕捉功能。

    此外,还提供 DimensionOne™ 软件的升级版;该升级版具有更强的注释功能以及屏上测量功能。

    10:1变倍比的优点是什么?

    使用者可使用的放大倍率范围更大-从低至高,无需更换物镜,从而可节省时间,提高效率。

    等焦变倍的优点是什么?

    等焦系统或等焦性,表示一旦 Lynx EVO对焦完成,图像在整个变倍范围内将始终保持在对焦点上。

    内置光圈的优点是什么?

    Lynx EVO内置光圈使得操作人员可以加大景深(焦深),极为有助于观察不平的物体。

    我可以将滤片添加到物镜上么?

    提供。标准的52mm螺纹支持将滤片添加到0.45x、0.62x和1.0x物镜上。

    原Lynx系统的配件是否能与Lynx EVO兼容?

    不可以。Lynx EVO是全新一代的无目镜体视显微镜,规格更大、功能更强;因此,零件不能与原Lynx系统兼容。

    有哪些照明选择?

    可控LED环形灯配有可调漫射器,可使灯光变得柔和,适用于高反射表面。

    (底部)透射光照明模块(可选)专门设计用于配合人机工学支架使用,可支持对各种样品进行观察,如半透明样品。

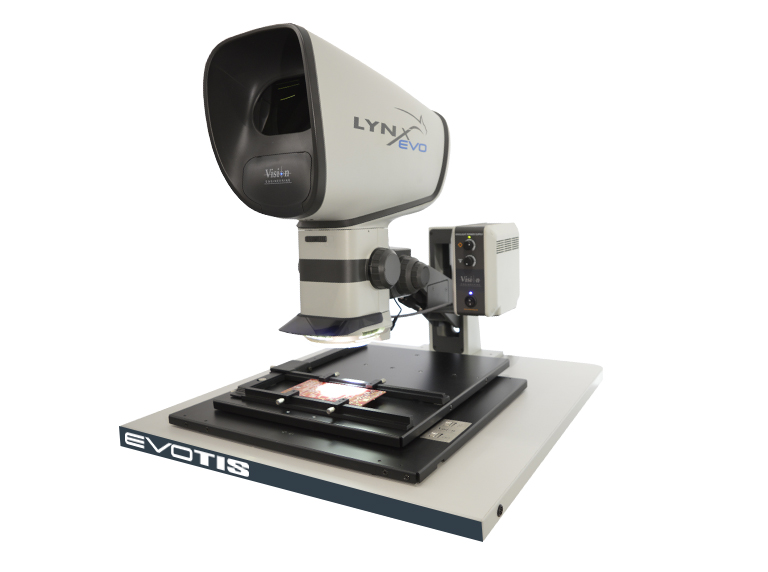

    PCB检测中使用Lynx EVO的好处是什么?

    Lynx EVO广泛用于PCB电子检测。 无目镜设计实现出色的3D成像,深度感加强,使得手眼可轻松协调。 此外,使用者可以长时间工作,而且不会有使用目镜体视显微镜时会出现的眼部紧张和疲劳。

    Lynx EVO的360°旋转观察器是功能强大的检测配件,支持360°全方位旋转观察物体(以34°角),在PCB检测中应用非常广泛。 旋转成角观察功能可实现对焊点的全方位细致观察。 操作人员可以在旋转和传统的垂直观察之间轻松切换,非常灵活。

    Lynx EVO是否适合用于层流柜?

    是的。我们拥有许多可以这样使用的系统。 无目镜设计意味着可以轻松观察以及操作Lynx EVO,机柜的的玻璃上切割孔洞供目镜使用。

    Lynx EVO是否适用于洁净室环境?

    是 - 我们的许多客户都将Lynx EVO用于洁净室环境,比如医疗器械的生产中。 Lynx EVO的无目镜设计也意味着将因多名操作人员造成的污染降至最低,因为使用者的眼睛不会与显微镜目镜接触。

    Lynx EVO如何工作?

    Lynx EVO是真正的光学体视显微镜。 通过符合人机工学要求的无目镜观察头体,可观察到未经处理的高分辨率真色光学图像。 光线通过专利Dynascope™光学器件,以双(体视)光程从单一的观察镜头射出。 这些岀射光线直径较大,这意味着使用者无需为了查看图像而将其眼睛精确对准观察镜头。

    所以,无需使用目镜,就可以非常轻松看到高分辨率3D体视图像。

    Dynascope®观察头投射出双光路 (体视)光程

    Dynascope®观察头投射出双光路 (体视)光程

    什么是Dynascope™光学技术?

    Lynx EVO采用英国工业显微镜有限公司旗下经过改进的专利Dynascope®无目镜光学投影技术。 Dynascope技术消除了对传统显微镜目镜的需要,为使用者提供智能的高对比度成像功能、无与伦比的人机工学性能以及令人惊艳的易用性。

    Dynascope光学技术的核心 是一个多透镜(多镜头)转盘。在转盘表面上,有超过350万个独立镜头(也称为透镜),每个都是一个独立的图像生成表面。 每个独立镜头的直径只有几微米(1微米=0.001毫米)。 多透镜转盘高速旋转,汇聚数百万条独立的光程,从而形成无像差的高清图像。
