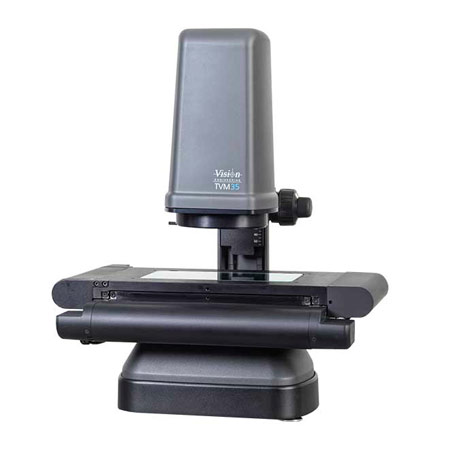

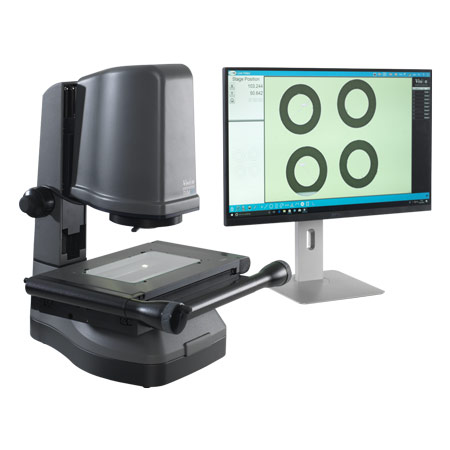

装配移动平台的 TVM 视频测量系统

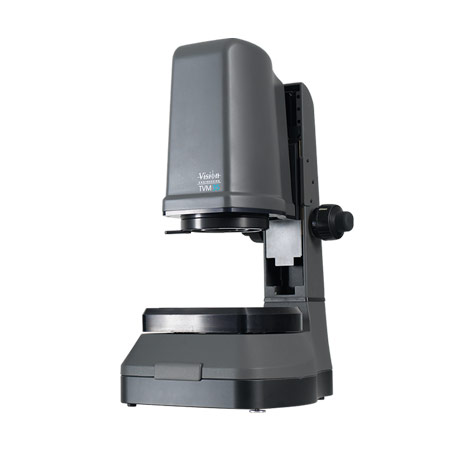

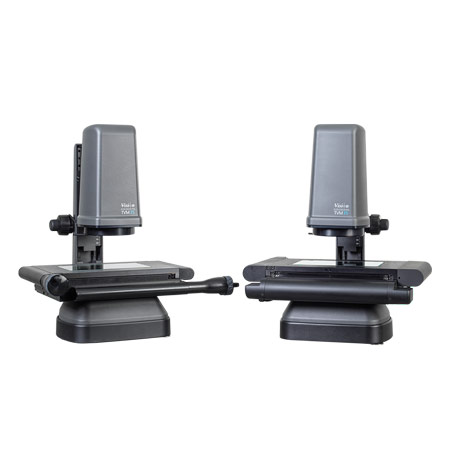

配备固定及移动平台的 TVM20 和 TVM35
即时视场视频测量系统

TVM

只需轻触按钮,TVM 即可在视场 (FOV) 内即时进行精确 2D 测量。 装配移动平台可测量尺寸较大的部件,提供快捷灵活的解决方案。

  • 快速操作,即放即按即测量
  • 简便易用——消除操作人员造成的差异。
  • 测量过程中无需调焦无需定位样品
add to cart success
add to cart success
This product has variants and can only be added to the cart by viewing the product details page.
add to cart success
Submit Request Quote
 * Denotes Required Field.
Name:
 *
Company Name:
Phone:
Email:
 *
Message:
Request Quote


Vision Engineering推出全新测量系统。 TVM20 和 TVM35 标志着车间环境下的快捷灵活测量进入了新时代。 先进的光学设计与简单而强大的软件相辅相成,让这款测量系统能够胜任对各种任意形状零部件的测量。为使用者带来更多便利:

TVM 无需定位零件——只需将零件放入视场内,然后运行程序即可。

数秒内可完成数百次测量(视场内)。 TVM 十分适合需要以最快、最简单方式对零部件进行精确测量的用户。

突出优势

  • 数秒内完成对整个部件的测量
  • 可作为简单的轮廓投影仪或完整的视频测量系统使用
  • 可测量任意形状的部件,包括扁平、方形或圆柱形
  • 测量过程中无需定位样品,无需调焦
  • 大幅度缩短测量用时
  • 简便易用——消除操作人员造成的差异
  • “合格”或“不合格”的简单结果,支持各种几何公差
  • 紧凑设计节省空间
  • 模块化软件可进行升级以增强测量功能

即时测量

视场测量十分适合对尺寸35mm以内的小型零部件进行2D测量。 通过在视场内进行测量,可实现快速即时测量。 此外,由于无需定位、对焦样品,不同操作人员之间的差异得以消除。调焦及定位样品,不仅费时,还会受到不同操作人员的个人技术及习惯区别差异的影响。

测量对象

视场内可以“看到”的任意特征 TVM 十分适合测量小型扁平零部件的轮廓,例如机械加工或冲压零件、垫圈、密封件、O 型圈、接头、分段挤压材料、低密度电路板和柔性电路,以及包括瓶盖、医用管件、小型医疗器械、外罩、注射器在内的多种薄型零件。

固定平台视场测量系统能够即时对小型部件进行精确测量,而加装手动控制平台之后,可测量的部件尺寸上限增大至 200mm x 100mm。

远心镜头视频测量

TVM 系列采用平场远心光学元件和照明系统,可在高清显示器上生成清晰的被测部件图像。 远心镜头可提供整个视场内的纯平图像,没有任何弯曲或失真,显著提高了对复杂零件的视频边缘检测能力。

除此之外,极大的景深也使得样品无论存在怎样的高度差异,都可以始终保持在焦距内,TVM 因此成为一种更快捷、更方便、更直观易用的测量方式。

选装移动平台,亦可测量尺寸大于视场的部件。

TVM 系列配备著名的 M 系列测量软件,具有丰富的特性以及简单的数 据导入/导出和报告功能。

  • 一键操作,即放即按即测量
  • 最大限度减少所需培训
  • 视场内即时测量,消除操作人员引起的误差
  • 视场内测量
  • 视频图像和零件视图在大尺寸高清显示器上清晰可见
  • 公差报告和其它重要数据输出

为进一步详细讨论您的需求,请联系您当地的Vision Engineering分支机构。

系统详细信息

    TVM20 TVM35
测量范围 (X,Y) FOV模式 18mm x 14mm(20 mm 对角线) 28mm x 21mm(35 mm 对角线)
  装配移动平台 200mm x 100mm 200mm x 100mm
最大可测部件高度 装配固定平台  - 100mm
  装配移动平台 68mm 68mm
移动平台   Y 选配
测量不确定度 FOV模式 3μm 4μm
  装配移动平台 5+(9.54L/1000)μm 7+(9.54L/1000)μm


注意:当所测的单个或所有特征都位于视场之内时,部件尺寸可以大于实际视场范围。

光学器件

全远心镜头

摄像头

500 万像素 USB3.0 摄像头

照明

  • 可控制、可编程的 LED 表面照明
  • 可控制、可编程的 LED 准直底部照明

尺寸

TVM20

  • 配备移动平台:515mm (w) x 480mm (d) x 605mm (h)

TVM35

  • 配备固定平台:275mm (w) x 375mm (d) x 605mm (h)
  • 配备移动平台:515mm (w) x 480mm (d) x 605mm (h)
