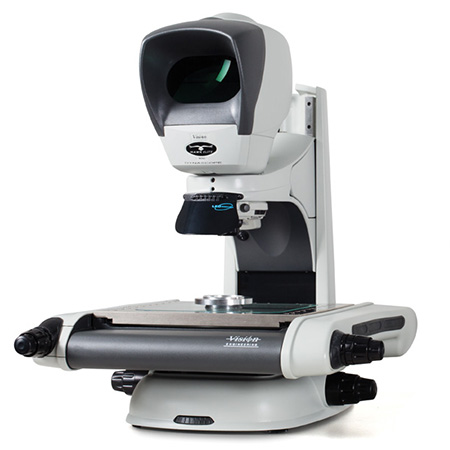

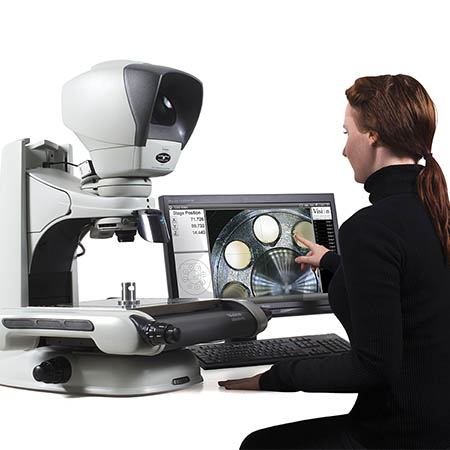

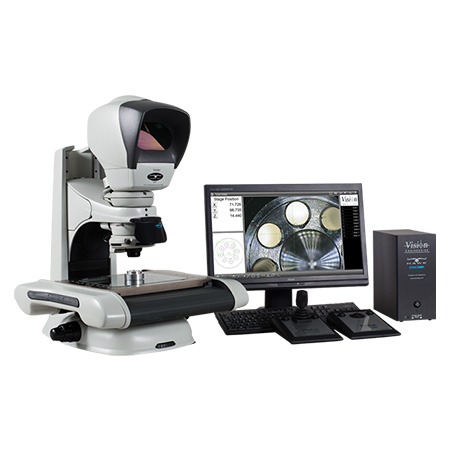

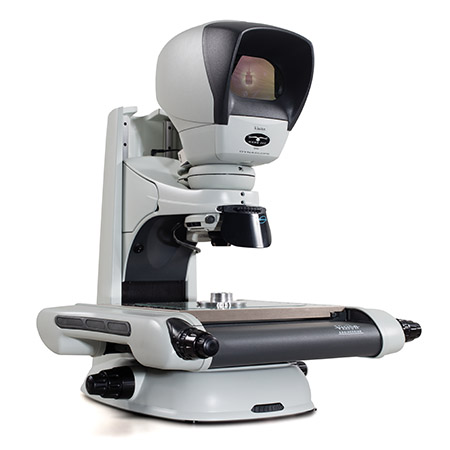

英国工业显微镜有限公司将符合人机工学要求的测量显微镜与视频测量系统相结合,创造了Hawk Duo。
Hawk Duo能够灵活测量常规和难以观察的部件,因此,无论您测量哪种部件,它都是最理想的选择。
Hawk Duo 能够极其精确地重复性测量所有材质的复杂零件,在常规和难以观察的零件的测量方面特别突出,例如黑色或者透明塑料-这是多合一系统!
产品优势
- 三维光学和视频测量
- 已获专利显微镜级高分辨率观察头体,可清晰界定边缘,甚至是难以观察样品的边缘。
- 集成了高分辨率视频测量系统,是常规测量的理想之选。
- 高精测量台选项
- 基于PC的强劲、直观软件
- 附有各种系统配置和选配件,包括全自动CNC控制link
两种测量系统二合一 - 扩展更多功能
为什么选择光学和视频测量系统? Hawk 系列的“Duo”是两种技术的二合一系统,提供光学和视频测量两种领域内的最佳解决方案。无论您要测量哪种部件,它都是最理想的选择。
Hawk Duo是灵活强劲的解决方案,可以满足最严格的测量要求。用户甚至还能够在同一测量程序中来回切换视频和光学测量技术。
为了精确完成测量,需要识别被测量特征的边缘。 Hawk Duo采用已获专利的无目镜测量显微镜技术,可提供高对比度、显微级分辨率的部件图像。
还使得用户可以极其详细地观察复杂或者难以观察的特征,确保用户精确测量所有部件,而不只是简单部件。 绝佳的显微镜图像还使得用户可以进行高分辨率的目视检测。
视频测量非常适合可以轻松确定特征边缘的常规部件。 ‘新一代’测量软件配合高分辨率视频摄像头,确保Hawk Duo可以轻松快速地测量各种简单亦或复杂的特征。
然而,不同部件的形状、颜色和材质也不同,因此,使用Hawk Duo,用户可以自由选择适合测量特征的理想技术,它可以实现在同一程序中从视频测量到光学测量的无缝切换,而且无任何延迟。Hawok Duo确保您一直拥有最好的测量工具。
英国工业显微镜有限公司Hawk系列产品
Hawk非接触式测量系统包含一系列视觉系统产品,可针对具体的测量应用单独定制。
所有Hawk系统都配有英国工业显微镜有限公司的已获专利Dynascope™观察头体,能够提供极其清晰的图像,使得测量得以精确、轻松地完成。
对应用有任何疑问吗?
测量应用范围广泛。 选择测量系统时,要考虑不同测量技术的特点。
何不现在就联系我们的测量专家,并与其讨论您的应用问题。
Hawk Duo配有高分辨率摄像头,配合使用一系列视频边缘检测工具,非常适合许多常规零部件的测量;还配有符合人机工学要求的高精光学测量显微镜,帮助实现无可比拟的精确测量以及重要的可重复检测功能。
客户之所以选择Hawk Duo,是因为它可以测量所有常规部件;而且Hawk Duo还可以测量那些难以观察的物体特征,或者要求100%可靠性的关键部件,或者用于需要同时执行目视检测的应用。
Hawk系列与众不同之处
英国工业显微镜有限公司拥有许多光学和人机工学性能优化技术的世界专利。
Hawk的专利技术Dynascope™可确保对复杂的低对比度物体进行可靠的观察,提高测量精度和生产率的同时,还可以降低成本。
黑色背景上测量黑色物体? 白色背景上测量白色物体? 透明物体? 可以非常详细地观察难以观察的特征,从而可以轻松完成精确测量。
光学和视频双测量技术使得Hawk Duo成为以下应用情况下的理想之选
- 检测那些边缘容易识别,但是某些特征难以观察的对象,例如:彩色塑料。
- 同时需要常规测量和关键尺寸测量的对象,例如医疗器械。
- 需要批量检测和一次性检测的零部件。
Dynascope™ 专利技术。
Dynascope™技术省去了对传统显微镜目镜的需要,可为用户提供高质量的目标物体图像。 Hawk Duo是真正的光学显微镜。 通过符合人机工学要求的无目镜观察头,可观察到未经处理的高分辨率真色光学图像。
光线通过Dynascope™光学器件,以双(单)光程从单一观察镜头中射出。 这些岀射光线直径较大,这意味着用户无需为了查看目标而将其眼睛精确对准观察镜头。
更多...
采用新一代“多点触控”测量软件
Hawk采用“新一代”多点触控测量软件(实现了“即触即测”),这使得Hawk Duo观测过程特别直观,而且便于操作和学习使用。
“即触即测”意味着除了传统的鼠标控制外,您还可以通过“拧动”完成变焦,通过“滑动屏幕”在图像上摇拍,通过“触摸”进行测量。 您可以将手指沿着一个形状移动,以查看该特征。
基于图标的触屏控制为用户提供智能手机样的熟悉感;它配有以Windows 7为基础的操作系统,方便与Microsoft Excel(未包含)等各种应用程序进行集成或者与网络打印机等连接。
利用NLEC方法完成测量台校准
Hawk Duo 配备高规格、高性能的测量台,其测量范围达到400mm x300mm(16" x 12")。
每一测量台都在出厂前完成了非线性误差修正(NLEC)校准,可确保最佳精度,可溯及NPL/NAMAS/NIST国际标准以符合ISO9000质量认证。
结合了0.5μm分辨率的测量编码器,使得系统具有精确至2μm*的可重复性,确保结果完全可靠。
*使用200mm x 150mm测量台时(受控条件下200倍系统放大倍率)。
测量台选项 |
150mm x150mm | 200mm x150mm | 300mm x 225mm | 400mm x 300mm |
| 200mm x 150mm CNC | | |
系统选项
Hawk Duo非接触式测量系统的模块性,使得可实现针对具体的测量应用单独定制各种视觉系统。
亮白色多点LED环形灯,可对测量目标均衡无阴影表面实现照明。
适用于各种常规测量应用
反射照明装置或者“镜后测光(TTL)”照明装置投射光线,使其通过物镜,然后跟随与图像相同的光程岀射。
特别适用于检测那些需要更高放大倍率的扁平状和反光目标物体,或者用于照亮盲孔或较深的表面特征。 微型物镜仅需要反射照明。
底部照明可提供清晰的边缘轮廓,还可以用于观察部件上的通孔或者突出半透明零件的特征。
配有拇指旋转式光圈,通过调节底部光线,清晰界定边缘。
我们拥有一系列多媒体解决方案,可以使您轻松完成捕捉图像的采集、处理和存档等工作。
分享信息变得前所未有的简单。 迅速对不合格零件的图像进行标记,并以邮件形式发出以供讨论。
有各种物镜可供选择: 快换型高数值孔径的微距物镜、四工位转台阵列、快换型微型物镜
微距物镜配有可以调节景深的光圈。
为了进一步详细讨论您的特殊要求,请 联系 英国工业显微镜有限公司在当地的代表。
光学器件
已获专利的双光瞳单目镜 Dynascope™无限修正光学系统,十字光标网格已经预先居中与双眼对齐。
视频
放大倍率选项(系统总计)
提供微距物镜和显微物镜两种选择。
单一的微距物镜包括调节景深用的可调光圈。 微型物镜安装在4工位转台阵列内。
物镜 |
总放大倍率 |
工作距离 |
视场(mm Ø) |
景深 |
1x |
10x |
84mm |
14.2mm |
270µm |
2x |
20x |
81mm |
7.1mm |
67µm |
5x |
50x |
61mm |
2.8mm |
10µm |
10x |
100x |
32mm |
1.4mm |
6µm |
物镜 |
总放大倍率 |
工作距离 |
视场(mm Ø) |
景深 |
5x |
50x |
20mm |
4.4mm |
12.22µm |
10x |
100x |
10.1mm |
2.2mm |
3.06µm |
20x |
200x |
3.1mm |
1.1mm |
1.3µm |
50x |
500x |
0.66mm |
0.44mm |
0.43µm |
物镜 |
总放大倍率 |
工作距离 |
视场(mm Ø) |
景深 |
10x |
100x |
21mm |
2.2mm |
4.4µm |
20x |
200x |
12mm |
1.1mm |
1.72µm |
50x |
500x |
10.6mm |
0.44mm |
1.10µm |
100x |
1000x |
3.4mm |
0.22mm |
0.43µm |
物镜 |
总放大倍率 |
工作距离 |
视场(mm Ø) |
景深 |
20x |
200x |
21mm |
1.1mm |
2.24µm |
软件
配件
系统详细信息
测量台 |
测量范围(X、Y) | 150mm x150mm |
测量范围(Z) | 202mm(最大244mm)* |
测量精度 | U954D = 2+(4.5L/1000)µm |
测量台可重复性 (X) (Y) (Z) | 0.004mm 0.004mm 0.004mm** |
编码器可重复性 (X) (Y) (Z) | 0.0005mm 0.001mm 0.0005mm |
测量台移动 | 手动 |
表面照明 | 亮白色可控可编程象限LED环形灯。 |
反射照明 | 可控可编程LED反射照明。 镜后测光(TTL) 微型物镜需要反射照明。 |
底部照明 | 可控可编程LED底部照明 含光圈调节功能,能够清晰界定边缘。 |
宽 x深 x 高 | 540mm x 700mm x 780mm |
测量范围(X、Y) | 200mm x150mm | 200mm x 150mm CNC |
测量范围(Z) | 202mm(最大244mm)* | 202mm(最大244mm)* |
测量精确度 | U952D = 2+(4.5L/1000)µm | U952D = 2+(4.5L/1000)µm |
测量台可重复性 (X) (Y) (Z) | 0.002mm 0.002mm 0.004mm** | 0.002mm 0.002mm 0.004mm** |
编码器分辨率 (X) (Y) (Z) | 0.0005mm 0.0005mm 0.0005mm | 0.0005mm 0.0005mm 0.0005mm |
测量台移动 | 手动 | CNC自动化 |
表面照明 | 亮白色可控可编程象限LED环形灯。 |
反射照明 | 可控可编程LED反射照明 镜后测光(TTL) 微型物镜需要反射照明。 |
底部照明 | 可控可编程LED底部照明 含光圈调节功能,能够清晰界定边缘。 |
宽 x深 x 高 | 750mm x 700mm x 780mm |
测量范围(X、Y) | 300mm x 225mm |
测量范围(Z) | 最大89mm* |
测量精确度 | U9515D = 2+(6.5L/1000)µm |
测量台可重复性 (X) (Y) (Z) | 0.010mm 0.010mm 0.010mm** |
编码器分辨率 (X) (Y) (Z) | 0.001mm 0.001mm 0.001mm |
测量台移动 | 手动 |
表面照明 | 亮白色LED环形灯 |
反射照明 | 反射照明 镜后测光(TTL) 微型物镜需要反射照明。 |
底部照明 | 底部照明 含光圈调节功能,能够清晰界定边缘。 |
宽 x深 x 高 | 1100mm x 980mm x 700mm |
测量范围(X、Y) | 400mm x 300mm |
测量范围(Z) | 最大89mm* |
测量精度 | U952D = 15+(8.5L/1000)µm |
测量台可重复性 (X) (Y) (Z) | 0.010mm 0.010mm 0.010mm** |
编码器分辨率 (X) (Y) (Z) | 0.001mm 0.001mm 0.001mm |
测量台移动 | 手动 |
表面照明 | 亮白色LED环形灯 |
反射照明 | 反射照明 镜后测光(TTL) 微型物镜需要反射照明。 |
底部照明 | 底部照明 含光圈调节功能,能够清晰界定边缘。 |
宽 x深 x 高 | 1200mm x 1020mm x 700mm |
* 相关配置。
**以10倍微距物镜为基础(100倍系统放大倍率)。
其中L=测得的长,单位mm(200倍系统放大倍率,采用受控条件)。
测量台校准
所有精密测量台的标准配置都进行出厂前非线性误差修正(NLEC)校准
