WAVE LED 矩形台式放大镜
WAVE LED 可照明矩形台式放大镜
用于电子行业的 WAVE LED 放大镜
工业用矩形镜片 LED 台式放大镜

Wave LED

WAVE LED 台式放大镜针对工业应用进行了优化设计,提供高品质 3D 立体无影照明,可简化任何制造、质检、操作或一般放大检查任务。

  • 屈光度可选3.5和5(1.88倍及2.25倍放大倍率)
  • 左右两侧 3D 可调照明

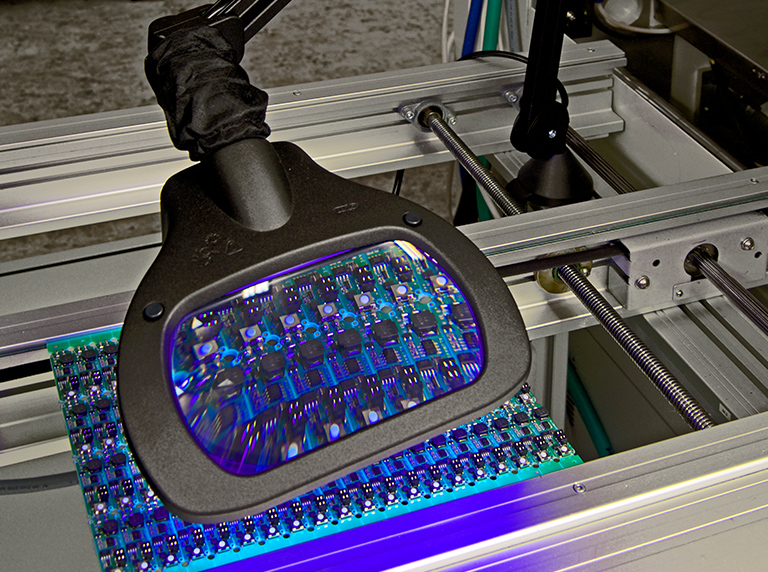

  • 适用于专业领域的 UV 和 ESD 型号
add to cart success
add to cart success
This product has variants and can only be added to the cart by viewing the product details page.
add to cart success
Submit Request Quote
 * Denotes Required Field.
Name:
 *
Company Name:
Phone:
Email:
 *
Message:
Request Quote


WAVE LED 专业台式放大镜针对工业应用进行了优化设计,可以为任何制造、质检、操作或一般检查任务提供最高清晰度、灵活性和稳定性。

WAVE LED、UV 和 ESD 台式放大镜采用Vision Engineering屡获殊荣的体视显微镜中的卓越设计,最大限度提高清晰度、灵活性和稳定性。

主要特色

  • 屈光度可选3.5和5(1.88倍及2.25倍放大倍率)
  • 可选购次级镜片以提高放大倍率,总屈光度可达 15
  • 高性能冕玻璃镜片,最大限度提高清晰度、精确度和舒适性
  • 提供 UV 和 ESD 型号

  • 高品质自平衡灵活镜臂,搭配固定夹或加重底座
  • 左右高效 LED 光源,3 级亮度可调照明
  • 3D 照明功能,左右两侧照明可调
  • 自动关灯,节约能源
  • 多种配件和固定方式可供选择

WAVE LED 台式放大镜十分适合多种精密任务,包括: 电子设备返工、去毛刺、样品制备、切割、组装和操作。

无影放大

WAVE LED 通过独立控制的左右两侧照明,提供无影放大观察和 3D立体观察。 对电路板之类的精细物体进行检测和返工时,3D 功能尤为实用。

灵活的工作姿势

我们的放大镜采用特殊设计,充分扩大水平和竖直移动范围。 它们可在水平方向大幅度移动,并且始终可以停留在合适的位置而不偏离。

镜臂由弹簧系统加以平衡,确保轻松顺畅地定位——无需拧旋钮,也无需进行任何调节。

灵活的自平衡放大镜镜臂

自平衡镜臂移动灵活,头体与镜臂之间采用无摩擦接头,轻松实现准确定位。 全封闭式旋转关节设计十分适合机械、电子、电路板、口腔医学和珠宝首饰等精密应用领域。

光源质量的重要性

良好的照明可以降低健康问题风险、增强安全性和提高生产率。

因此,我们非常重视可照明放大镜的光源质量,为它们配备了性能强大、光输出效果出众的照明光源。 光源的出色质量和准确分布与镜片相辅相成,带来了几乎无影的放大观察和卓越的显色性。

玻璃镜片带来超凡清晰度和舒适性

WAVE LED 的非凡品质源自清晰度超凡的高性能光学玻璃镜片。 冕玻璃镜片折射率低于塑料镜片,可以减少光线透过镜片传播时发生的损失,从而减少成像失真。

减少成像失真令观察更加舒适、更适合长时间工作。

我们的台式放大镜配备多款配件,可以带来极大的舒适性和灵活性。

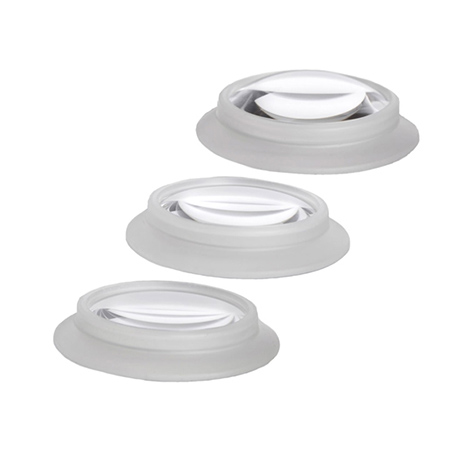

STAYS 镜片

STAYS 吸附配件连接系统用于 KFM LED、WAVE LED、LFM LED、IFM 以及 Circus LED台式放大镜。 镜片直径 2”(含硅胶垫圈边框的直径为 2.5”)。

用于台式放大镜的 STAYS 吸附配件连接系统

50404 屈光度为 4 的 STAYS 镜片
50406 屈光度为 6 的 STAYS 镜片
50410 屈光度为 10 的 STAYS 镜片



滚轮落地支架

863mm (34") 采用涂漆钢杆和铸铁底座,配有脚轮和滑盘。

滚轮落地支架(带滚轮,加重)

50036BK 滚轮落地支架,黑色
50036LG 滚轮落地支架,浅灰色
50036WT 滚轮落地支架,白色
SPA025674 滚轮落地支架的额外配重,白色(Circus 放大镜必备)



A 型边缘台夹支架

用于在水平表面安装固定产品。 开口最大 57mm (2.25”)。

A 型夹支架

60001BK A 型边缘台夹支架,黑色
60001LG A 型边缘台夹支架,浅灰色



C 型表面固定支架

用于固定安装在台面或其他水平表面上。

C 型表面固定支架

50005BK C 型表面固定支架,黑色
50005LG C 型表面固定支架,浅灰色



AH 固定支架

AH 固定支架

为详细了解您的需求,请联系英国工业显微镜有限公司在当地的销售代表。



规格

规格
 镜片  屈光度为 3.5 或 5,171mm x 114mm (6.75" x 4.5") 矩形白色冕玻璃镜片
 次级镜片 屈光度为 4、6 或 10 的 STAYS 次级吸附镜片可与冕玻璃镜片连接。
 照明

2 x 6W 可调光 LED 灯模块
总功率为13W
297mm (11") 焦距时照度为 4600 勒克斯
相关色温 (CCT) 为 4000°K
亮度调节范围 -0-50-100%。

 镜臂技术  自平衡镜臂,头体与镜臂之间采用无摩擦接头。 重型内置弹簧,1143mm (45") 平行三转轴 K 型镜臂。
 固定方式 边缘固定台夹。可提供其他多种固定夹、一体式底座和滚轮落地支架。
镜体材质

WAVE LED 采用钢制镜臂,颜色为铝合金、浅灰色。
WAVE LED ESD 采用钢制镜臂,颜色为铝合金或黑色。

定时功能 Wave LED / LED ESD / LED UV 带有 0-50-100% 亮度可调功能。
自动关闭功能可设定4小时或9小时。
 功率  13W
 电源 9V 直流变压器,提供 2 脚或 3 脚插头配置。
工作电压 110V / 220V 50 Hz。
 配件 含防尘罩。 要了解其他选项,请参阅<#配件>“配件”</a>栏。</td> </tr> </tbody> </table> <p> </p> <div class=">

放大倍率表

关于可照明台式放大镜添加次级镜片可获得的总放大倍率,此表提供了所有选项的完整概览

主镜片屈光度

次级镜片屈光度 总放大倍率 总屈光度 焦距
Wave® LED,Circus LED(含 ESD 和 UV 型号)
3.5   1.88X 3.5 285mm (11")
3.5 4.0 2.88X 7.5 130mm (5")
3.5 6.0 3.38X 9.5 105mm (4")
3.5 10.0 4.38X 13.5 75mm (3")
5.0   2.25X 5 200mm (8")
5.0 4.0 3.25X 9 110mm (4.3")
5.0 6.0 3.75X 11 90mm (3.5")
5.0 10.0 4.75X 15 50mm (2")
KFM™ LED、LFM LED、KFM、IFM(含 ESD 型号)
3.0   1.75X 3 330mm (13")
3.0 4.0 2.75X 7 140mm (5.5")
3.0 6.0 3.25X 9 110mm (4.3")
3.0 10.0 4.25X 13 70mm (2.8")
5.0   2.25X 5 200mm (8")
5.0 4.0 3.25X 9 110mm (4.2")
5.0 6.0 3.75X 11 90mm (3.5")
5.0 10.0 4.75X 15 50mm (2")



我可以配备屈光度更高的镜片吗?

有屈光度为 3.5 和 5 的两种型号可选,订购时请注明您想要的镜片屈光度。镜片为固定式,不可互换。

多款次级镜片可供选配,用以进一步提高放大倍率(参阅“技术”部分的放大倍率表)。

一般而言,屈光度为 3 和 3.5 能够在放大倍率与工作距离之间实现最佳平衡,适用于更多工业用途。

玻璃镜片相较于塑料镜片有何优点?

矿物玻璃镜片具有多项优点,能够实现比塑料镜片更为出色的清晰度和耐用性。

高品质矿物玻璃镜片的成像失真小于塑料镜片,因为这种镜片具有更胜一筹的外形和折射率,可让更多光线透过,从而能够提高成像的光学清晰度。

塑料非常容易出现划痕,不如玻璃经久耐用;接触焊锡或焊花等高温热源时,可能会意外熔化;此外,塑料对于化学品和溶剂的耐受性也比较差。

玻璃镜片台式放大镜通常在品质上优于塑料镜片版,并且更加适合工业、科学研究和制造业等应用领域。

照明可以轻松调节吗?

可以。 我们的可照明台式放大镜采用 3 级亮度可调照明。 您可以选择左侧或右侧照明,也可选择整体 LED 照明以改善 3D 立体观察效果。

什么是屈光度?

屈光度是镜片或曲面镜屈光力测量单位。

屈光度越高,镜片越厚,物体看上去更大。 镜片的屈光度越高,放大倍率就越高。 平面窗户为 0 屈光度,不能聚光或散光。

另外还要注意,镜片的倍率与焦距(工作距离)成反比。 也就是说,焦距会随镜片倍率增加而缩短,从而增大用高倍镜片执行任务的难度。

如果对放大倍率有更高要求,请考虑 Mantis Compact 无目镜体视显微镜。

计算放大倍率时,将屈光度除以 4,然后再加 1 即可。

例如,屈光度为 3 的镜片放大倍数 = 3/4 + 1 = 1.75 倍

因此,通过屈光度为 3 的镜片进行观察时,物体看上去是正常大小的 175%。
